大连配网电能质量综合治理装置PCD

  • 产品介绍: HIEC PCD通过负载侧CT实时检测系统负载电流,然后将CT采集到的电流信息发给内部控制器进行处理,经过控制器处理后,可以计算并判断出系统当前实时的电流不平衡状态。

订购热线:18822827576/0755-23890707

立即咨询

  HIEC PCD是一种大连电能质量综合治理装置,兼具三相不平衡补偿、动态无功功率补偿及谐波电流补偿的功能,可以全方位解决电网配网中的电能质量问题。HIEC PCD通过实时监测负载的不平衡情况并进行补偿,采用先进的控制算法以提高不平衡治理的动态响应速度,三电平NPC功率转换电路为HIEC PCD提供更精准的电流补偿,全方位改善电能质量,降低电网损耗,提高供电设备的能效。

  一、产品特点:

  智能动态平衡调节

  采用瞬时无功算法,提高不平衡电流提取的快速实时性,增强不平衡电流的动态补偿能力,当负载环境发生变化时能自动调整并跟踪不平衡电流的变化进行实时补偿。

  双向无功连续补偿

  可根据负载的实际情况实时调整发出的感性或容性无功电流,动态连续无级补偿无功功率,改善功率因数。

  电压稳定支撑

  实时监测并改善电压质量,稳定系统电压,提高配电质量,改善用电环境。

  滤波电流兼顾治理

  采用高精度谐波提取算法,动态监测负载的谐波电流情况,可对谐波电流进行实时跟踪治理。

  三电平功率变换设计

  采用先进的三电平NPC拓扑结构,相对传统的两电平拓扑结构来说,波形更接近正弦波,开关管承受的反向电压为直流母线电压的一半,等效提高开关频率,纹波电流小,电流响应速度更快。

  分层散热结构设计

  采用分层散热的结构设计,采用独立风道进行强制风冷,有效隔离粉尘对控制系统的干扰,同时便于功率开关管及电感的集中风冷散热。

  人性化交互界面设计

  采用高亮度工业级5.7英寸触摸液晶屏,界面图形化设计,简单、直观的人性化设计,可以使用户操作自如,实时监测运行状态、补偿效果及异常情况,避免系统发生谐振并记录谐振情况,以便更好的进行补偿。

  远程无线通讯监控

  采用低功耗工业级GPRS和Wifi无线通信设计,支持通用通信协议,实现便捷远程监控。

  高防护设计安装

  防护等级达IP44,适应户外不同负载环境安装需求。

  实时数据记录

  定点记录实时数据,提供全方位电能质量监控和治理分析。


三相不平衡补偿原理

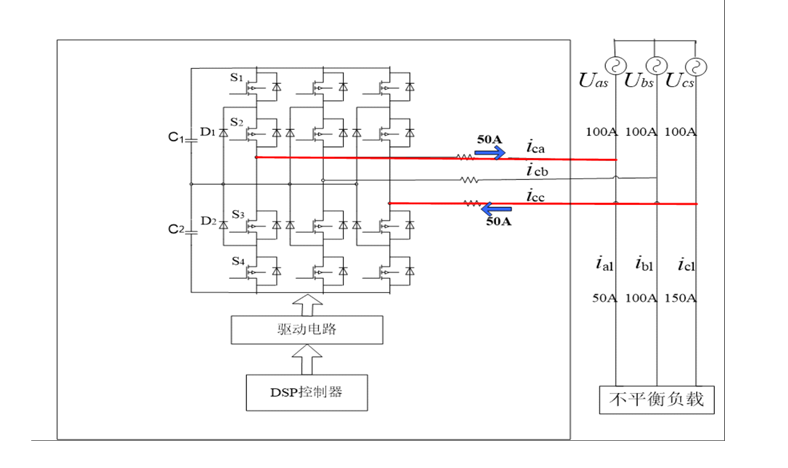

三相电流达到平衡状态所需转换的电流值,将某两相或一相中多出来的电流存储到母线电容中,然后从母线电容取出电流补偿需要补偿的一相或两相,最终使三相电流达到平衡状态。




电压支撑原理

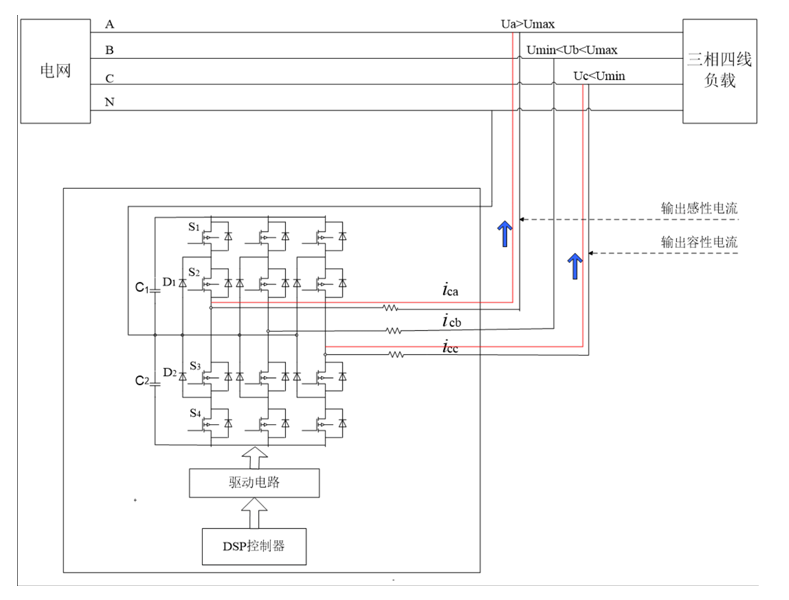

HIEC PCD以并联的方式接入电网,对接入公共点电压进行采样,通过PCD内部的DSP控制器计算处理得到当前电压值是否在允许范围内,当电压超过允许上限(Umax)时, PCD输出感性电流以降低电压;当电压低于允许下限(Umin)时,PCD输出容性电流以提升电压,从而使各相电压均稳定在正常范围内。




大连无功补偿原理

HIEC PCD通过电抗器直接并联在电网上,根据电网电压和电流的相位和幅值关系,在DSP内计算出相应的的感性或容性无功电流,通过PWM驱动IGBT发出大小相等、方向相反的无功电流,使目标功率因数趋近于1,实现动态无功补偿的目的。

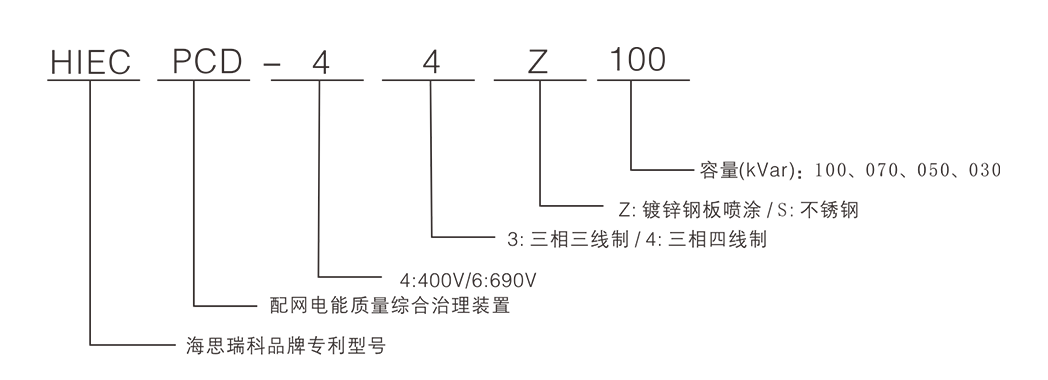

产品选型:

产品系列

HIEC PCD

HIEC PCD

HIEC PCD

HIEC PCD

额定补偿容量(kvar)

30

50

70

100

额定电压(V)

400

额定频率(Hz)

50

接线方式

三相三线/三相四线

净重(KG)

75

95

95

145

安装方式

抱杆、H杆、F

进线方式

下进线

CT(开口)

100/5~6000/5

防护等级

IP44

关键性能指标:

技术特性

核心算法

瞬时无功算法、FFT算法

控制方式

闭环控制,实现精准电流跟踪

功率板拓扑

最新三电平NPC拓扑电路配置高性能IGBT

显示功能

工业级高亮度5.7英寸液晶显示屏,波形显示更直观,操作调试更方便,通过WIFI无线连接,也可在远程进行操作调试。

功能指标

三相平衡补偿能力

不平衡度<5%

无功补偿范围

-1~1

滤波范围

支持低次(35791113次)谐波电流补偿

无功补偿能力

功率因数可达到0.99

快速响应时间

<50us

全响应时间

<10ms

运行指标


输入电压

400V(±20%

输入频率

50Hz±5%

开关频率

20kHz

整机效率

 97%

运行温度

-1045

噪声

≤60dB

制冷方式

智能风冷

保护功能

过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护、故障报警、防雷保护等

海拔高度

小于1000米,1000米以上可降额使用

监控方式

通信接口

RS-485,以太网,WiFiGPRS

通信规约

Modbus

机械特性

安装方式

抱杆、H杆、F

颜色

不锈钢本色、RAL7035

防震能力

8

防护等级

IP44

防雷等级

C级防雷功能
